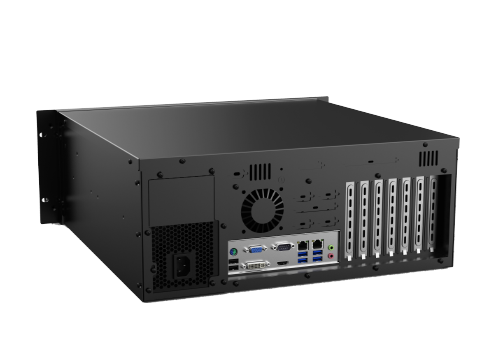

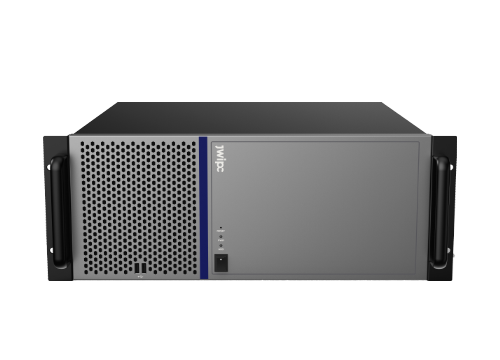

IPC-4U830-W1
经典上架式4U工控机
  • 支持Intel LGA1200封装10&11代系列CPU
  • 4条DDR4 U-DIMM内存插槽最大支持128GB
  • 四显示输出，支持三显模式
  • 4个SATA3.0,1个M.2SSD插槽
  • 2GbE/14USB/6COM/1PCI/6PCIe
  • 兼容300W~750W交流和直流工业电源

规格
产品规格
  • 产品类型
    4U上架式工控机
  • 产品型号
    IPC-4U830-W1
处理器
  • CPU
    支持Intel LGA1200 封装的 Gen10&11 i9/i7/i5/i3/G 系列CPU
  • 芯片组
    Intel® Q570芯片组
内存
  • 类型
    4×288PIN DDR4-UDIMM内存插槽, 单根 32GB最大支持 128GB（依据所配 CPU支持内存规格 ）
    DDR4-2133/2400/2666/2933/3200
显示
  • 芯片
    Intel CPU集成显示控制器(依据所配CPU不同)
  • 接口
    四显示输出 DP+DP+HDMI+DVI-D, 支持三显模式
存储
  • 类型
    4个 SATA3.0支持 SATA Raid 0/1/5（当 M.2上插入 SATA SSD时 SATA1无信号）
    1个 M.2 2242/2280 Key-M SSD插座支持 SATA协议或 nVME x4(仅 Gen11支持nVME)
音频
  • 类型
    支持 MIC-In, Speaker-Out, Line-In 三孔音频
网络
  • 网卡IC
    2 个 Intel 高速以太网口: LAN1: i226-LM 2.5Gb, LAN2: I219v，使用i5以上的CPU可支持vPro
接口
  • USB
    前面板 2个USB2.0 Type A
    后IO挡片 10个USB3.0 Type A
    主板内预留2个USB2.0 Type A为USB Dongle预设
  • COM
    6串口(COM1&2支持RS232/422/485,COM3-6支持RS232)
  • 键盘鼠标接口
    11个PS/2 二合一接口与两个USB采用3合1连接器
其它
  • LPC扩展
    提供1个eSPI总线接口（2x6Pin wafer可扩展多四个RS232或RS422/485串口）
  • 电源类型
    标准ATX 500W电源，支持ATX/AT开关机模式
  • 扩展总线
    2个 PCIe 3.0 x16插槽 (当远端 x16槽插卡时 2个 x16槽自动配置为 x8信号，远端无插卡时近端 PCIe x16）
    4 个 PCIe 3.0 x4 扩展槽 (其中 3 个 x4, 1 个 x1)
    1 个 PCI (32bit)
  • 2.5”驱动器预备位
    1个2.5” 固态盘安装位
  • 3.5”驱动器预备位
    2 个 3.5” 机械盘安装位
  • 系统控制
    POWER LED*1，HDD LED*1，RESET SW*1，POWER SW*1
  • 扩展槽位
    7 个全高 PCI/PCIE 扩展槽位，竖插
  • 冷却系统
    标配1个12038风扇, 2个6025风扇, 带防尘网
操作系统
  • 类型
    支持Win7/Win10，Linux
工作环境
  • 工作环境大气条件
    温度0℃～45℃，相对湿度20%～80%，大气压85~105kPa
  • 储存环境大气条件
    温度-40℃～55℃；相对湿度20%～93%(40℃)，大气压85~105kPa
  • 抗震动性能
    工作状态1Grms@5~500Hz , 非工作状态：2Grms@5~500Hz
  • 抗冲击性能
    3向，10G（11ms半正弦波）, 3次/向
  • 整机参照标准
    符合国标GB/T 9813.4-2017(工业应用微信计算机国家标准)
外观结构
  • 尺寸（LxWxH）
    430mm *178mm *450mm
  • 重量
    准系统约重15KG
