JW H510I&B560I

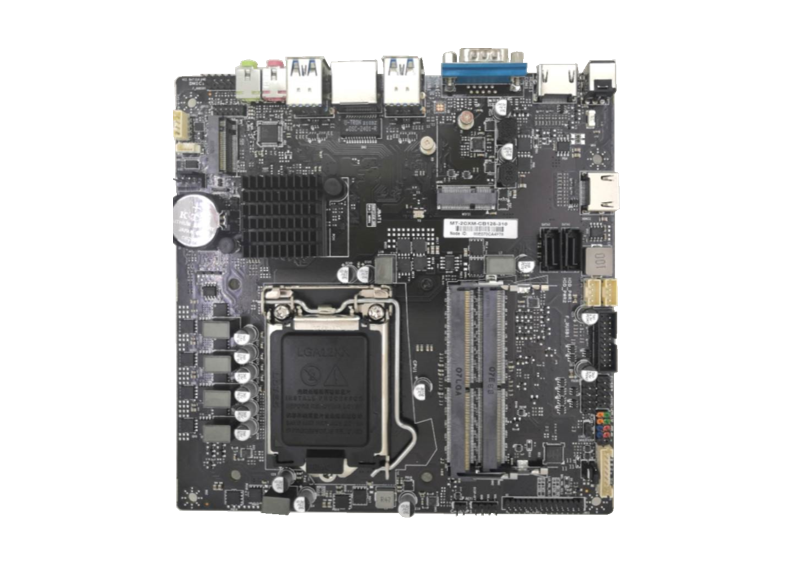

Intel H510I&B560I Thin-ITX标准一体机主板
  • 基于H510和B560芯片组
  • 双通道内存，支持M.2存储
  • 支持M.2 WIFI+BT模块，支持CNVI技术
  • 支持双路HDMI，可选VGA显示输出
  • 支持COM口和RJ45网络
  • 用于家用PC、商用PC和一体机PC
  • 标准Thin Mini-ITX 170 x 170mm设计
规格
主板芯片
  • 主芯片组
    Intel H510&B560
  • 音频芯片
    集成Realtek 662六声道音效芯片
  • 网卡芯片
    板载Realtek 8111H 千兆网卡
处理器规格
  • CPU型号
    Intel Core i7/Core i5/Core i3/Pentium/Celeron
  • CPU平台
    Intel LGA1200第10/11代CPU TDP:65W
内存规格
  • 内存类型
    DDR4 2400MHz/2666MHz/2933MHz Max:64G
  • 内存插槽
    2×DDR4 SO-DIMM
扩展插槽
  • WiFi插槽
    1×M.2 2230插槽（支持WIFI/BT/CNVI）
  • SSD插槽
    1×M.2 2280插槽（支持SATA/NVME模式SSD）
I/O接口
  • 输入端口
    1×DC电源接口(12-19V)
  • 显示接口
    1×HDMI接口、1×HDMI接口（侧出）
  • 可选接口
    1×COM接口（可选VGA）
  • 网络接口
    1×RJ45接口
  • USB 接口
    4×USB3.0接口
  • 音频接口
    1×OUT接口、1×MIC接口
插件规格
  • LVDS功能
    1×LVDS(30Pin 2.0mm)插针、1×LCD_VOL_SEL显示屏电压跳帽(5V/12V)
  • 背光功能
    1×INVERTER接口(可选8PIN背光+/-)、1×BKL_VOL背光电压跳帽(12V/19V)
  • 硬盘插座
    2×SATA3.0接口、2×SATA电源接口
  • USB插座
    H510:2×双排USB2.0插针
    B560:2×双排USB2.0插针、1×双排USB3.0插针
  • 音效插针
    1×AUDIO音频插针、1×SPEAK喇叭接口
  • 板载插针
    1×FPANEL面板插针、1×4PIN CPU风扇
  • Bioses功能
    1×JBAT插针、1×JBioses烧录/TPM插针
  • 其他功能
    1×Case Open(可选)、1×D-MIC插针(可选)
其它参数
  • 板型大小
    Thin-ITX 170mm(W)×170mm(L)
  • Bioses支持
    128M flash ROM，AMI UEFI Bioses，PC Health
主板附件
  • 包装清单
    主板×1 （工包：20PCS一箱）
环境
  • 温度
    工作温度：-10℃~60℃；存储温度：-20℃~70℃
  • 相对湿度
    10%~90% （非冷凝）
